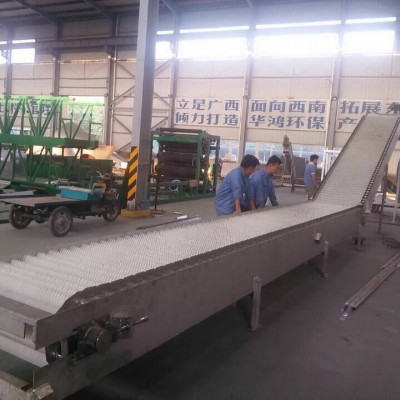

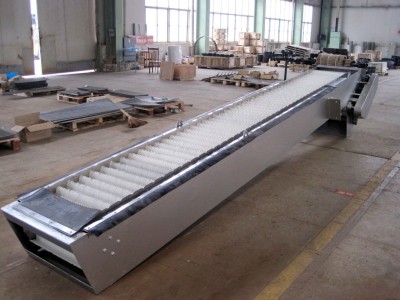

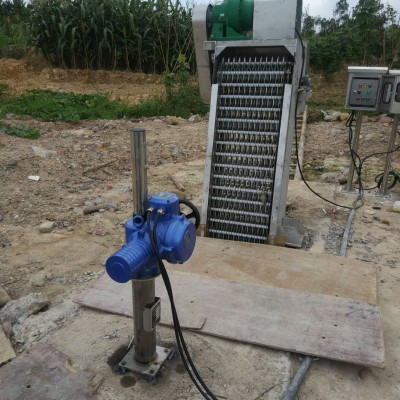

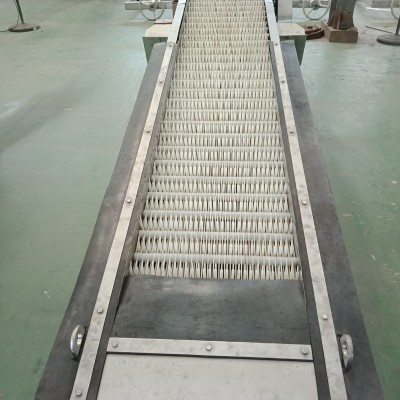

循环式齿耙格栅除污机

概述

在污水处理前部工序中，拦截、清除各种固体颗粒物、漂浮物等，使后续处理工序得以顺利进行。是市政污水、工业污水如：纺织、造纸等处理过程中拦污、除渣的关键设备。该机有栅齿、栅齿轴、链板等组成栅网，以替代传统格栅的栅条。栅网在机架内作回转运动，从而将污水中的悬浮物拦截并不断分离水中的悬浮物，因而工作效率高、运行平稳，格栅前后水位差小，并且不易堵塞。

应用场合

一般用作为污水预处理的第二道（或第二道以后）格栅，作细格栅用，小规格最小间隙可达1mm。可单台宽度较大（B＞1550mm）时，应考虑制作成并联机（即一个驱动装置驱动多组栅面）。

主要特点

1、自动化程度高，分离效率高，动力消耗小，无噪音；

2、设备结构合理，在工作时，自身具有很强的自净能力，不会发生堵塞现象，日常维修工作量少；

3、可根据用户需求任意调节设备间隙，实现周期性运转；可根据机栅前后液位差自动控制设备的启停，并且有手动控制功能，以方便检修；

4、整机供货、安装方便。

技术参数

注：

1. 理论过水流量（未计栅渣等因素）=设计平均过栅流量×过水面积×过水面有效率；

2. 设计过水流速V=1m/s对应水位差约为△H=200mm;

3. 过水面积=渠宽B×（栅前水位-△H）/sin△а

4. 表中功率对应耙齿称动速度2m/min;

5. 实际过水流量应计入栅渣及水头等因素，一般按0.5倍理论值估算。

外形结构

1．机架结构；2. 耙链传动；3. 机械传动；4. 安装座

订货须知

1、应注明渠宽B、渠深H、栅前水深、安装角度、齿隙b竺参数，不注明表示：卸渣高度按750mm，安装角度按60⁰ 订货；

2、电控箱、水位控制仪、所有预埋件及存放、输送或压榨垃圾的配套设备均需另订；

3、耙齿耙齿和轴套选用尼龙或ABS材料时，介质温度≤60⁰C；

4、订货时应注明主体材料（碳钢、不锈钢）及耙齿材质（尼龙、不锈钢）和防腐要求，不注明表示主体材质按碳钢普通防腐、耙齿按尼龙订货。
